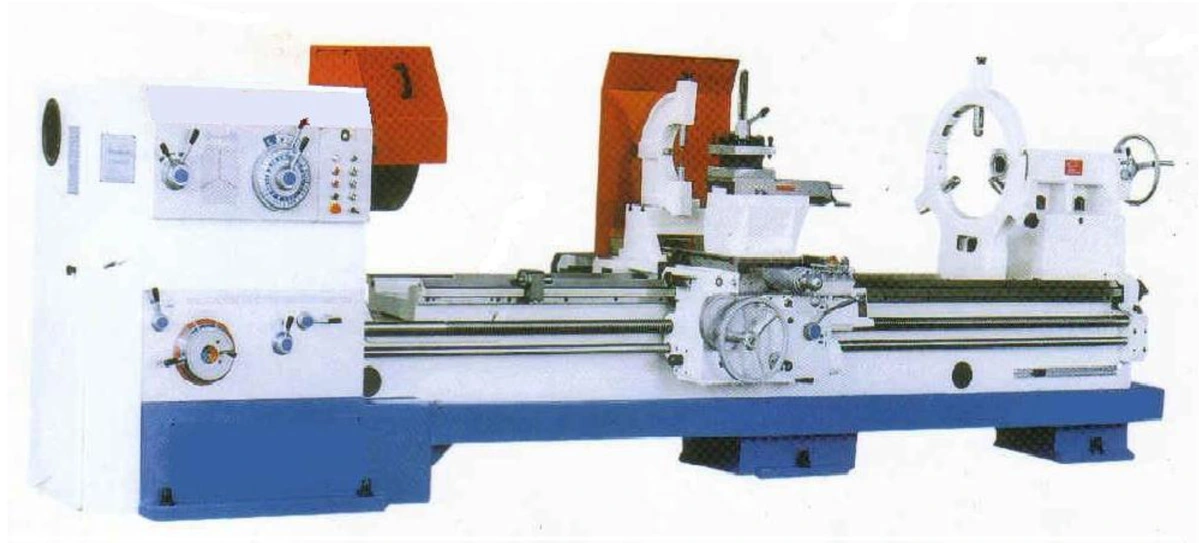

NEW SAMSTAR 40" SWING X 240" CENTER DISTANCE HEAVY DUTY LATHE 5" BORE IN STOCK

Description

Distance Between Centers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240"
Swing Over Bed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40"
Swing Over Cross Slide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 5/16"
Height of Centers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20"
Swing in Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 3/16"
Length in Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 3/8”
Bed Width. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 3/4”
Cross Slide Travel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 13/16"
Top Slide Travel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 7/16”
Spindle Nose Camlock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D1-11
Spindle Bore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5”
Spindle Speeds (18). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 TO 800 RPM
Tailstock Quill Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4"
Tailstock Quill Travel (2 SPEED) . . . . . . . . . . . . . . . . . . . . . . . . . . . 12"
Quill Internal Taper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . #6MT
Metric Threads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (51) l-240mm
Inch Threads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (40) 14-1/16 TPI
Module Threads. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (53) 0.5-120mm
Diametral Pitch Threads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (42) 30-1/8 TPI
Enlarged Feeds and Pitch Threads Change Gear To: 16 TO 1 RATIO
Longitudinal Feeds . . . . . . . . . . . . . . . . . . . . . . . . . . . . (64) .0037-.9055 IN/REV
Cross Feeds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ½ of Longitudinal Feeds
Longitudinal Rapid Feed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 IN/MIN
Main Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 HP
Rapid Traverse Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1/2 HP
Coolant Unit Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/8 HP
Approximate Overall Dimensions. . . . . . . . . . . . . . . 322"Lx76"Wx67"H
Approximate Net Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,330 lbs.
